[Infra] nginx reverse proxy 구성

지난 번에 forward proxy(포워드 프록시) reverse proxy(리버스 프록시)에 대해서 알아보았습니다.

2020/07/05 - [Infra] - Forward proxy / Reverse proxy

Forward proxy / Reverse proxy



이번엔 배운 내용을 적용해보고자.. nginx를 통해서 리버스 프록시를 구현해보았습니다.



서버의 구성은 nginx-proxy : 리버스 프록시 서버, nginx-web, nginx-web2 : 하위 웹서버 입니다.



nginx는 기본적으로 도커를 사용해서 구성하였습니다.

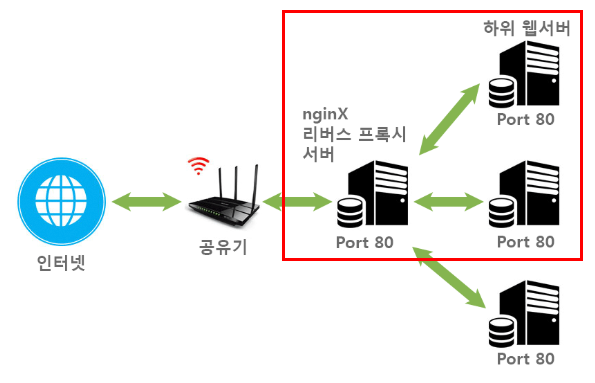

구성도를 표현하자면 그림에 빨간색이라고 볼 수 있습니다.

출처 : https://akal.co.kr/?p=1173



docker로 할 수도 있지만 한 줄이 너무 길어지기 때문에 docker-compose를 통해서 작성하였습니다.



작성한 내용은 다음과 같습니다.

version: '3.8'
services:
  nginx-proxy:
    container_name: nginx-proxy
    image: nginx:latest
    ports:
      - "80:80"
    volumes:
      - type: bind
        source: ./nginx-proxy/nginx.conf
        target: /etc/nginx/nginx.conf
    restart: always
  nginx-web:
    container_name: nginx-web
    image: nginx:latest
    expose:
      - "8080"
    volumes:
      - ./nginx-web/default.conf:/etc/nginx/conf.d/default.conf
    restart: always
  nginx-web2:
    container_name: nginx-web2
    image: nginx:latest
    expose:
      - "8081"
    volumes:
      - ./nginx-web2/default.conf:/etc/nginx/conf.d/default.conf
    restart: always

docker-compose.yml 파일에 대한 내용이고 docker-compose up -d 명령어를 통해 도커를 실행합니다.



실행하기 전에 내용을 간단히 보면 volume에 type을 선언한 부분이 있고 그냥 되어있는 부분도 있는 데, 같은 내용입니다.



nginx-proxy > volume의 source는 호스트의 파일 위치이고, target은 컨테이터의 위치입니다.



nginx-web,web2 > volume은 호스트 파일위치 : 컨테이터 파일 위치라고 보시면 됩니다.



이렇게 구성한 이유는 version이 지금은 3.8인데 처음에 3으로 하다가 volume에 파일은 매핑이 안되어서 고생했는데 알고보니 버전 때문이었다는.. 사실상 nginx-web처럼 구현하시면 편할 것 같습니다.



아무튼 이런식으로 해두면 컨테이터가 사라져도 볼륨은 공유되기 때문에 이런식으로 구성한 건데 컨테이너가 생기기전에 미리 nginx.conf 내용을 작성하는게 좋습니다.

---

다음은 nginx-proxy의 nginx.conf 내용입니다.



user  nginx;
worker_processes  1;
error_log  /var/log/nginx/error.log warn;
pid        /var/run/nginx.pid;
events {
    worker_connections  1024;
}
http {
    include       /etc/nginx/mime.types;
    default_type  application/octet-stream;
    upstream docker-nginx {
        server nginx-web:8080;
        server nginx-web2:8081;
    }
    server {
        listen 80;
        server_name localhost;
        location / {
            proxy_pass         http://docker-nginx;
            proxy_redirect     off;
            proxy_set_header   Host $host;
            proxy_set_header   X-Real-IP $remote_addr;
            proxy_set_header   X-Forwarded-For $proxy_add_x_forwarded_for;
        }
    }
    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';
    access_log  /var/log/nginx/access.log  main;

    sendfile        on;
    keepalive_timeout  65;
    include /etc/nginx/conf.d/*.conf;
}

기본적인 nginx.conf 중 upstream 부분과 server의 listen, server_name, location 부분이 추가 되었습니다.

upstream docker-nginx 안의 server nginx-web 이라는 부분이 있는 데 이 부분은 docker 컨테이너 이름으로 설정해야 됩니다.



그리고 server 부분의 listen은 기다리고있는 80포트를 의미하고, server_name은 localhost로 지정하였고,

location부분은 경로를 /로 들어올 경우 proxy_pass의 적힌 부분으로 프록시합니다. docker-nginx 라는 upstream을 지정했으므로 nginx-web, web2로 프록시를 진행합니다.



다음으로 진행할 부분은 nginx-web, nginx-web2부분의 default.conf 설정입니다.

server {
    listen      8080;
    server_name  localhost;

    #charset koi8-r;
    #access_log  /var/log/nginx/host.access.log  main;

    location / {
        root   /usr/share/nginx/html;
        index  index.html index.htm;
    }

    #error_page  404              /404.html;

    # redirect server error pages to the static page /50x.html
    #
    error_page   500 502 503 504  /50x.html;
    location = /50x.html {
        root   /usr/share/nginx/html;
    }

    # proxy the PHP scripts to Apache listening on 127.0.0.1:80
    #
    #location ~ \.php$ {
    #    proxy_pass   http://127.0.0.1;
    #}

    # pass the PHP scripts to FastCGI server listening on 127.0.0.1:9000
    #
    #location ~ \.php$ {
    #    root           html;
    #    fastcgi_pass   127.0.0.1:9000;
    #    fastcgi_index  index.php;
    #    fastcgi_param  SCRIPT_FILENAME  /scripts$fastcgi_script_name;
    #    include        fastcgi_params;
    #}

    # deny access to .htaccess files, if Apache's document root
    # concurs with nginx's one
    #
    #location ~ /\.ht {
    #    deny  all;
    #}
}

기본적인 nginx 부분에서 첫줄의 listen 부분을 8080로 바꾸었습니다. 추후에 WAS를 8080포트로 설정하려고 이렇게 바꾸었습니다. (이렇게 해서 되는지는 좀 해봐야 알 것 같습니다.)

---

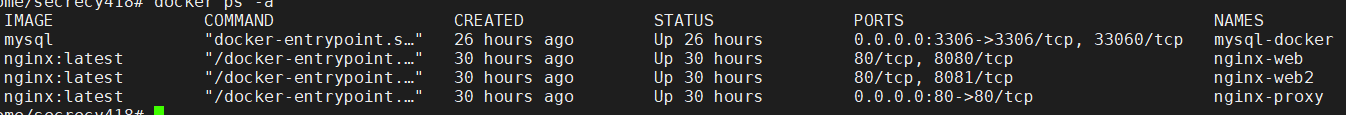

docker ps -a 명령어로 전체 컨테이너를 출력한 모습입니다.



이런식으로 구성시 리버스 프록시 서버가 외부 80포트로부터 요청을 받으면 nginx-web, nginx-web2를 번갈아가며



실행합니다.

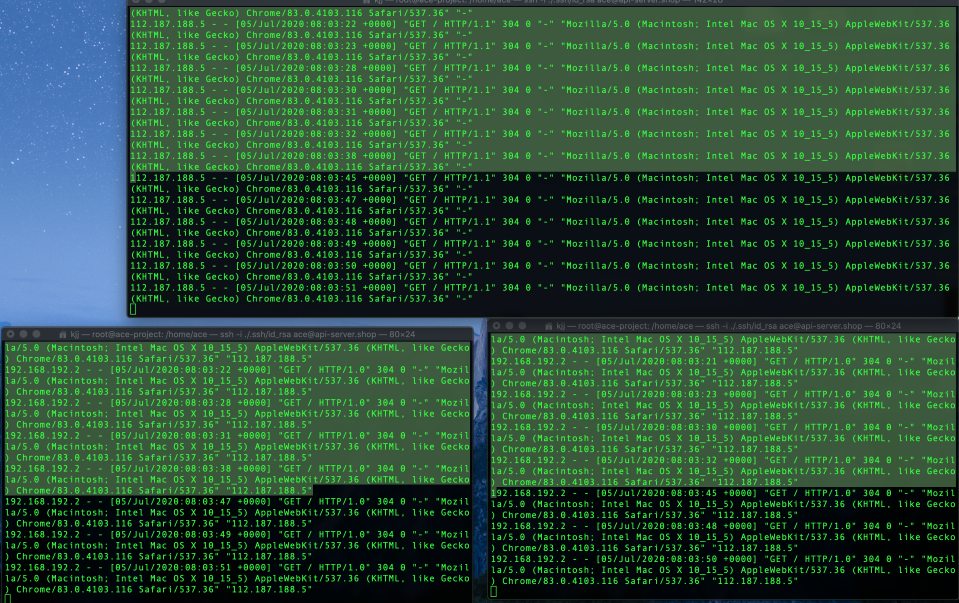

위에 사진이 nginx-proxy : 리버스 프록시 서버이고 왼쪽 아래가 nginx-web, 오른쪽 아래가 nginx-web2입니다.



리버스 프록시 서버는 요청을 6번 받았지만 각각의 웹서버는 3번을 나눠서 받은 걸 확인할 수 있습니다.
